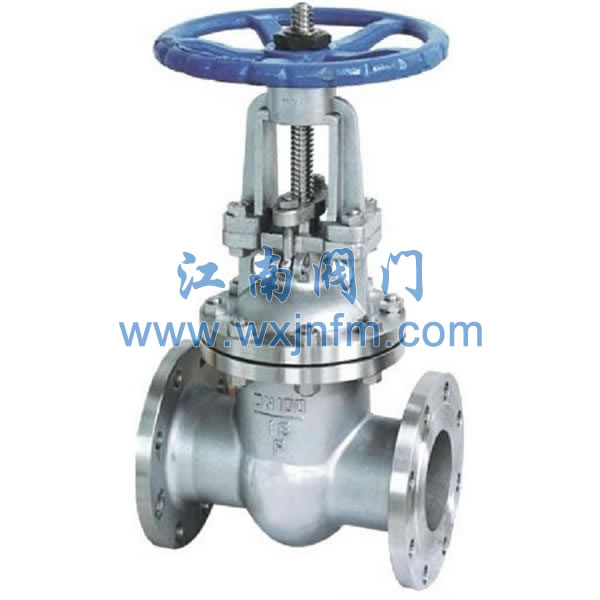

手动硬密封法兰闸阀

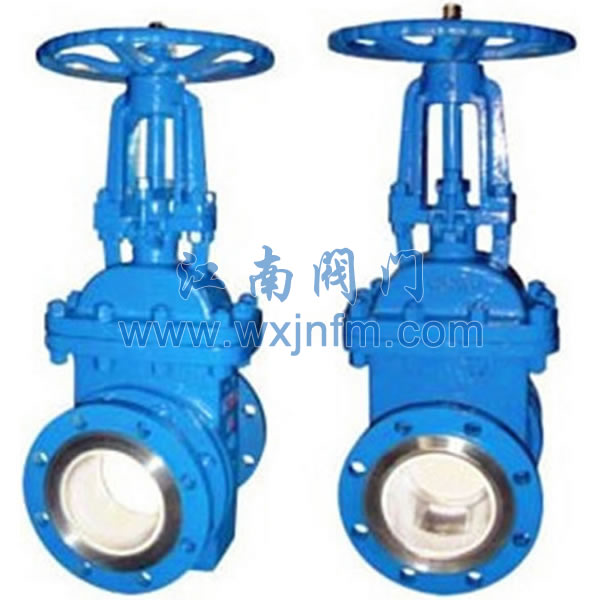

手动陶瓷法兰闸阀

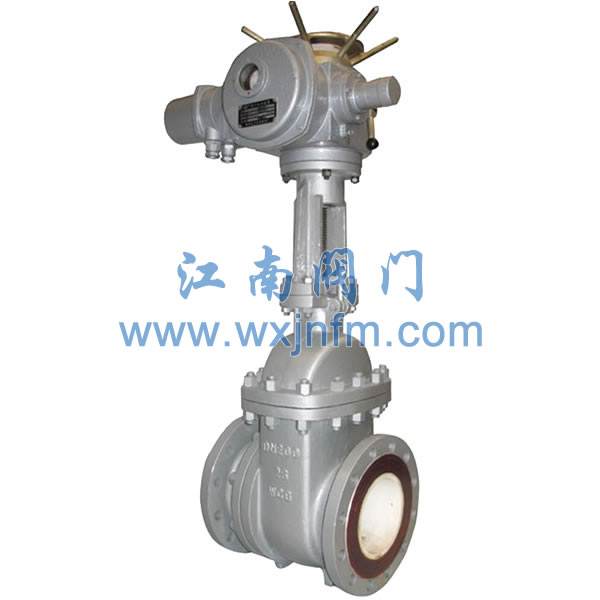

电动陶瓷法兰闸阀
产品引用标准：
设计与制造：GB12234
结构长度：GB12221
压力温度等级：GB9131
连接法兰：JG/T79 GB9113 HG20593-20635
法兰连接尺寸：GB4216-84，GB9115-88
试验与检验：GB13927 JB/T9092
产品用途：
法兰闸阀适用于公称压力PN1.0～10.0Mpa，工作温度-29～540℃的石油、化工、矿山、冶金、电力行业等各种工况的管路上，切断或接通管路介质。特别适用于排灰、排渣系统，放料、排污系统中。
结构特点：
1、密封可靠、性能优良、造型美观、互换性好。
2、闸板、阀座密封面采用耐磨硬质合金材料或耐磨增韧结构陶瓷，耐磨、耐高温、耐腐蚀、抗擦伤性能特强，其使用寿命比普通合金材质密封面高数倍以上。
3、采用高性能填料。
4、传动方式有手动、齿轮传动、电动、气动等，满足各种工程需要及用户要求。
主要零件的材料说明：
| 阀 体 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
| 阀 盖 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
| 阀 板 |
WCB+耐磨硬质合金材料或耐磨增韧结构陶瓷 |
ZGCr5Mo+耐磨硬质合金材料或耐磨增韧结构陶瓷 |
ZG1Cr18Ni9Ti+耐磨硬质合金材料或耐磨增韧结构陶瓷 |
| 阀 座 |
耐磨硬质合金材料或耐磨增韧结构陶瓷 |
耐磨硬质合金材料或耐磨增韧结构陶瓷 |
耐磨硬质合金材料或耐磨增韧结构陶瓷 |
| 阀 杆 |
2Cr13 |
25Cr2MoV |
1Cr18Ni9Ti |
| 阀杆螺母 |
ZCuA110Fe3 |
ZCuA110Fe3 |
ZCuA110Fe3 |
| 填 料 |
增强柔性石墨 |
