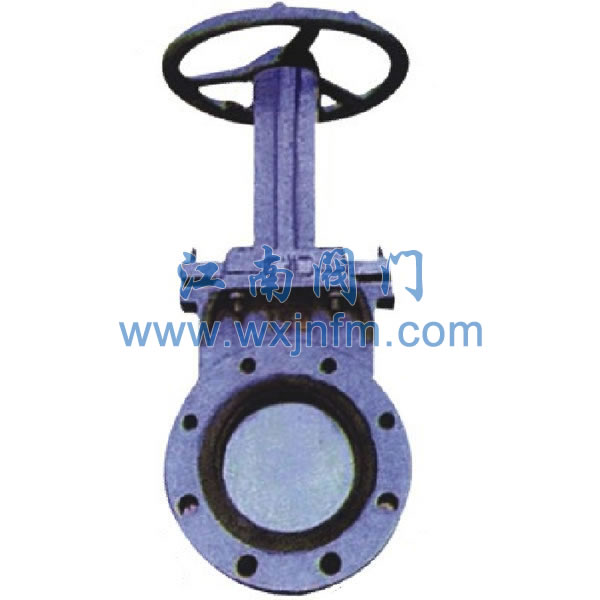

闸阀 (薄型闸阀、刀型闸阀、插板阀、浆液阀)
闸阀 (薄型闸阀、刀型闸阀、插板阀、浆液阀)
适用范围:
      本闸阀适用于电厂、矿山、造纸、冶金、化工等各类有磨损、腐蚀性浆液及颗粒管路作启闭或调节流量之用。公称压力0.6-1.6MPa,温度-40℃-1000℃。密封形式分金属硬密封、耐磨陶瓷密封、软密封三大类,密封性能好。耐压强度高,密封面耐磨性好,安装方便、开关灵活、卡灰及结灰现象少,使用寿命长。
产品特点:
      1、本阀全圆形的直流通道设计不存渣、不卡阻。阀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。阀板经过精磨抛光处理可获得较好的密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置。
      2、阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用WCB 、304、316、316L、2Crl3,密封圈采用石墨盘根、PTFE增强聚四氟乙烯材质,耐腐蚀、耐磨损、不沾渣。
      3、阀板有5个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。
      4、薄型闸阀可以配置手轮、链轮、液动、气动和电动。
      5、本阀连接形式有对夹式、法兰式,密封形式有金属硬密封、耐磨陶瓷密封、软密封,其中陶瓷密封和软密封的密封阀座磨损后可以拆卸更换,在方便维修的同时,也降低了用户的使用成本。
      6、适用介质:粉煤灰、金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
技术参数:
      公称通径:DN50—1000(也可根据客户需要定制)
      公称压力0.6—1.6MPa
      适用温度:软密封:-40℃~180℃、碳素钢:-29℃~425℃、不锈钢:-40℃~600℃、耐热不锈钢钢:≤1000℃
      执行标准:设计按JB/T869l-1998 MSS SP-81
                        法兰按GB/T9113.1-2000
                        结构长度按GB/T1-5188.2-94
                        试验和验收按GB/T13927

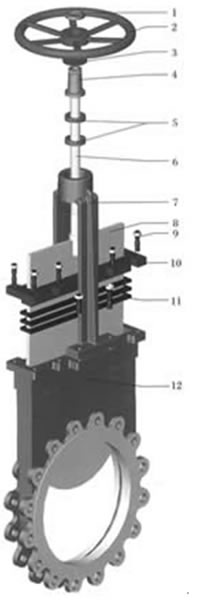

零件及材质:
序号 零件名称 材质说明
名称 材质
1 圆螺母 优质碳素钢 25钢
2 手轮 优质碳素钢 45钢
3 轴承压盖 优质碳素钢 45钢
4 阀杆螺母 球墨铸铁 QT450
铝黄铜 ZCuZn25A16Fe3Mn3
5 轴承 轴承钢
6 阀杆 不锈钢 2Cr13、304、316
7 支架 碳素钢、不锈钢 WCB、CF8等
8 阀板 不锈钢 2Cr13、304、316、
304L、316L
9 螺栓螺母 优质碳素钢 35钢
10 填料压盖 碳素钢 WCB
11 填料 柔性石墨盘根、
石棉根、
增强四氟纤维盘根
12 阀体 碳素钢、不锈钢 WCB、CF8(304)、CF3(304L)
、CF8M(316)、CF3M(316L)、
密封座堆焊硬质合金、不锈钢、衬陶瓷或衬胶

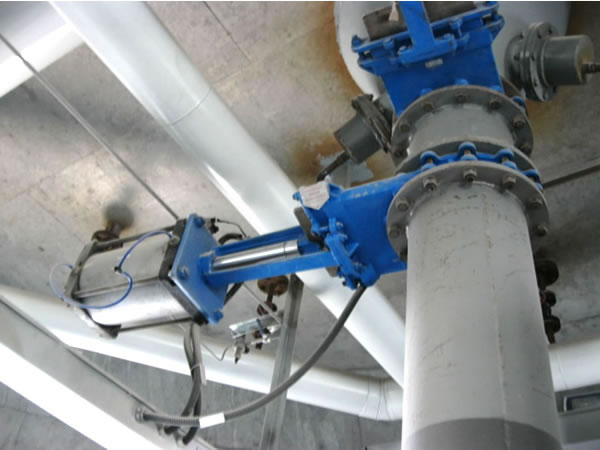

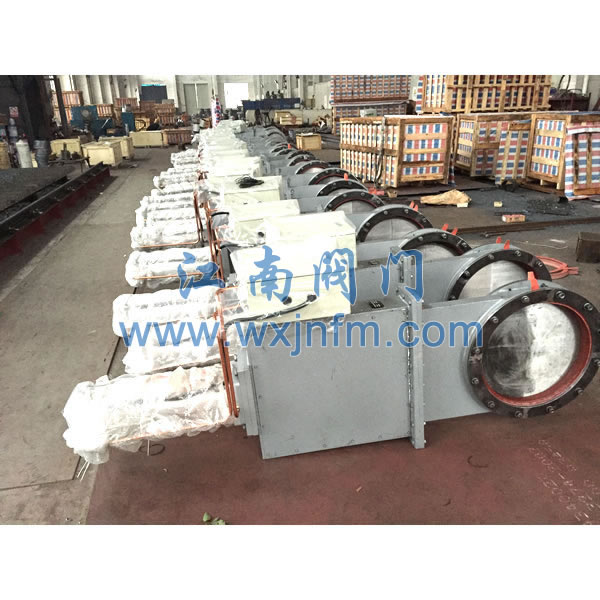

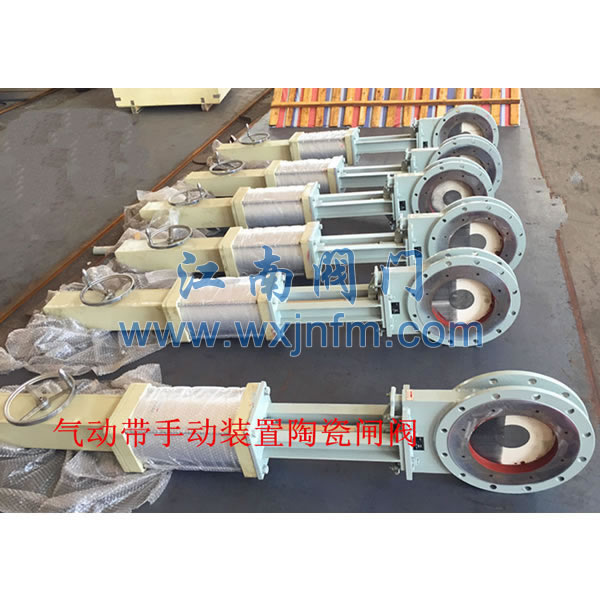

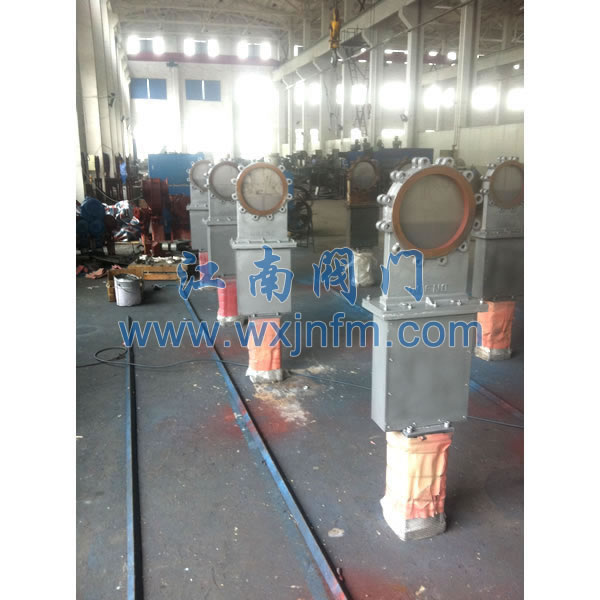

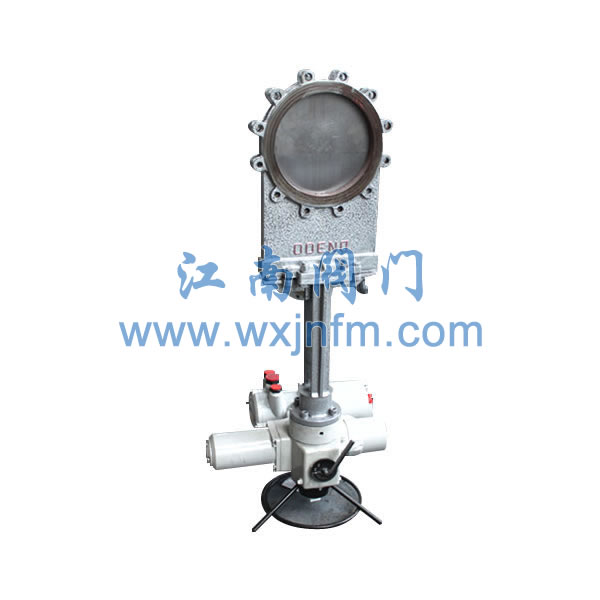

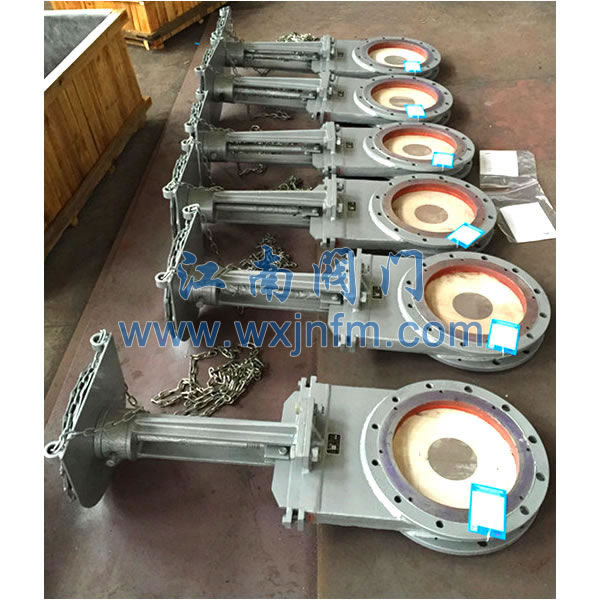

现场图片
