星型卸料器（星型卸灰阀、电动锁气器、电动给料机）

结构及用途：

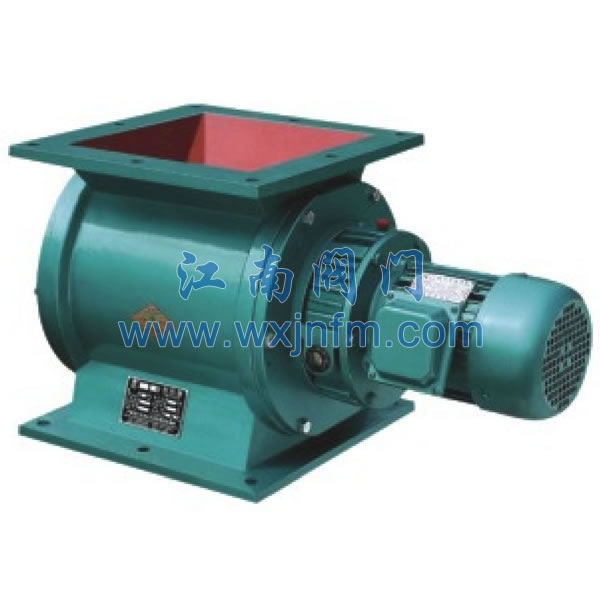

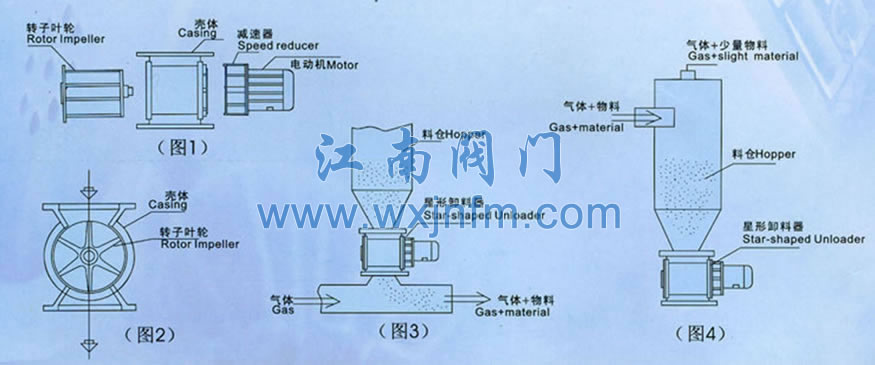

      一、星型卸料器又称星型卸灰阀、电动锁气器、电动给料机，通常星型卸料器的结构(如图1所示)是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成。
      二、当上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出，因此，星型卸料器可以定量而连续地卸料(如图2所示)。
      三、星型卸料器常用在气力输出系统中(如图3所示)，对于压力输出系统或负压输出系统，星型卸料器均可均匀、连续地向输料管供料，以保证气力输出管内的气、固体比较稳定，从而使气力输送能正常工作，同时又能将卸料器的上、下部气压隔断而起到锁气作用。因此，星型卸料器是气力输送系统中常用的重要部件。
      四、星型卸料器可以用在收集物料系统中，作为料仓的卸料器(如图4所示)。星型卸料器是目前国内较先进的卸料装置，常用在除尘系统中作为除尘系统的重要设备之一。它特别适用于环保、冶金、化工、粮食、水泥、筑路、干燥设备等行业的粉尘、固体小颗粒物料输送。

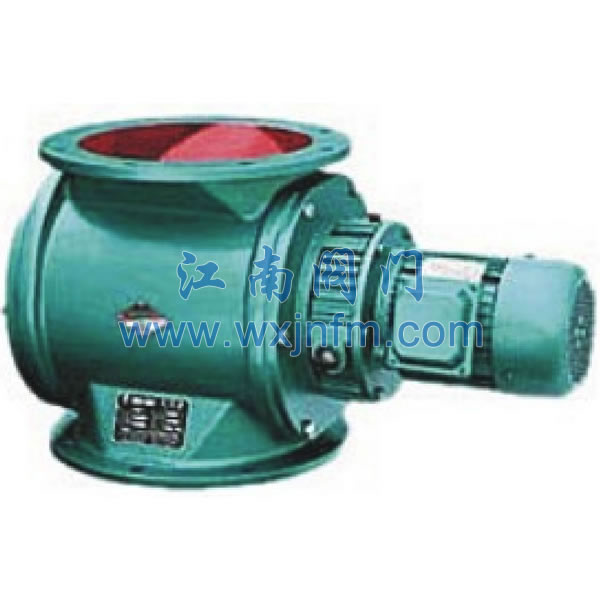

      五、星型卸料器的上、下法兰口基本是方形或圆形，也可以由用户选定。传动方式分为直联式和链条式。

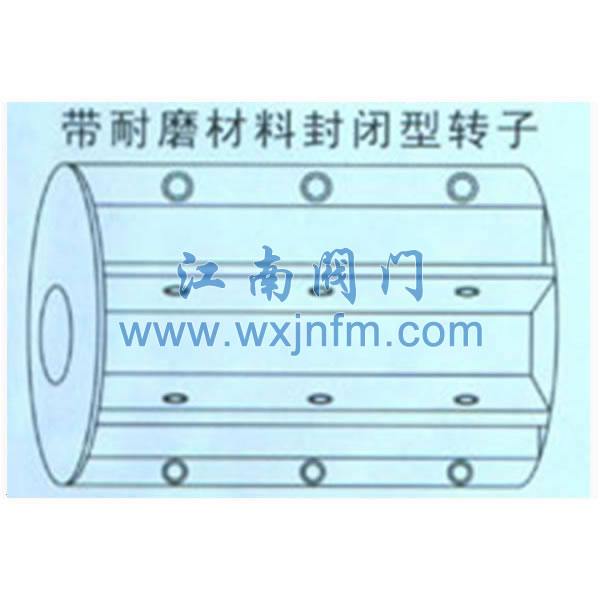

      六、带耐磨材料封闭型转子的星型卸料器特点是转子叶片的端部衬聚氟乙烯密封条，能保证叶片端部与壳内壁有良好接触，并且磨损后可方便地调节叶片端部，使其仍然与壳体内部保持良好接触，具有更好的锁气性能。

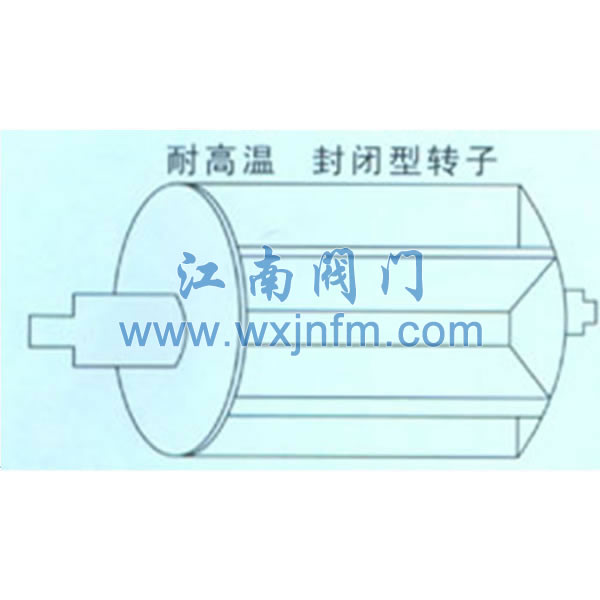

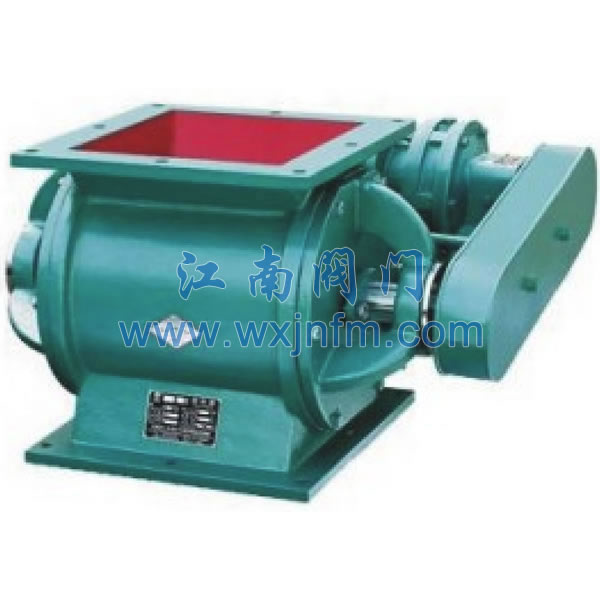

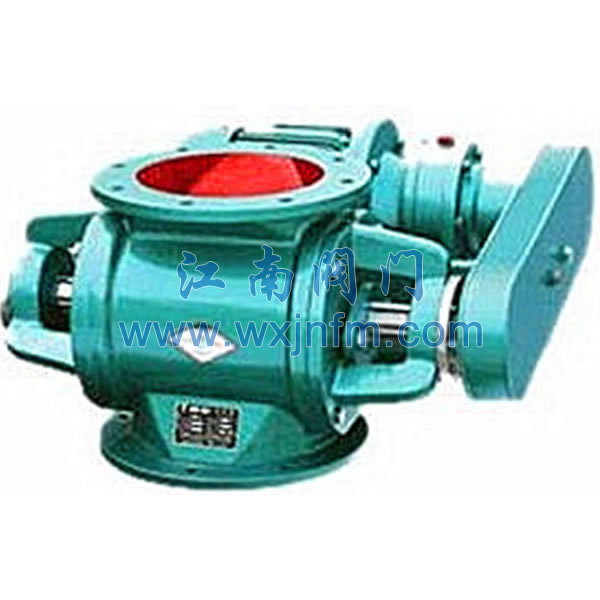

      七、耐温型卸料器所输送物料的温度可达400℃，两端轴承与叶轮有一定距离，能防止高温物料与轴承接触。另外耐温型卸料器采用链条连接，减速机和卸料器壳体有一定的距离。

安装与技术

型号 Type	A	B	C	A1XA1	B1XB1	C1XC1	H	E	n-d	功率 kw	工作温度 ℃	每转体积立升/转	转速 r/min	卸料能力 M³/h(理论)
2型	240	200	150	240	200	150	240	570	8-φ11	0.55	≤280	2	24	2
4型	280	240	180	280	230	180	280	600				4		5
6型	300	260	200	290	250	200	300	620				6		7
8型	320	280	220	310	270	220	320	640		0.75		8		9
10型	340	300	240	330	290	240	340	660	8-φ13	1.1		10		12
12型	360	320	260	350	310	260	360	690	8-φ17			12		14
14型	380	340	280	370	330	280	380	720				14		16
16型	400	360	300	400	350	300	400	760				16		18
18型	420	380	320	420	370	320	420	800		1.5		18		21
20型	440	400	340	440	390	340	440	860		1.5		20		23
26型	500	460	400	510	450	400	520	900	12-φ17	2.2		30		35
30型	560	500	440	550	495	440	570	930		2.2		40	33	63
40型	640	570	500	620	558	500	620	970		3		70		110
50型	680	615	540	680	615	540	650	1120	12-φ20	3		100		158
60型	720	680	600	720	680	600	750	1200	16-φ20	4		140		222
70型	900	810	700	900	810	700	1000	1300		5.5		180		285
75型	950	860	750	950	860	750	1050	1350		5.5		220		350
80型	1000	920	800	1000	920	800	1100	1450		7.5		280		444
90型	1100	1020	900	1100	1020	900	1200	1450				350		554
100型	1200	1120	1000	1200	1120	1000	1300	1450				420		665

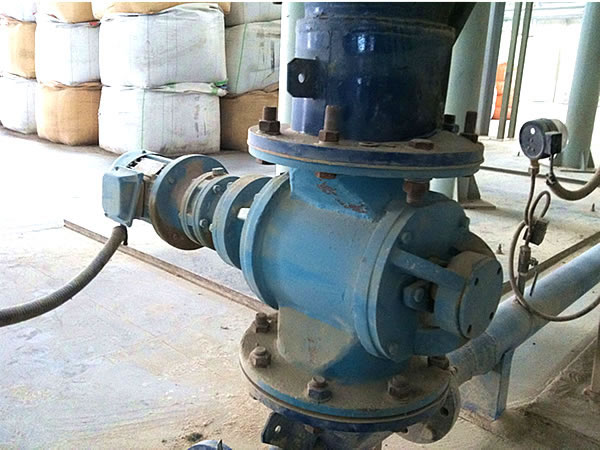

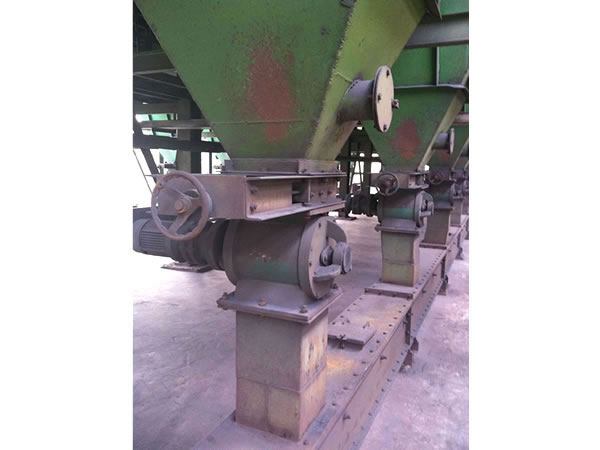

现场图片
